电力管的作用和需求一起了解一下

您的当前位置: 首 页 >> 新闻动态 >> 公司新闻

电力管的作用和需求一起了解一下

发布日期:2018-07-26 00:00:00 来源:http://www.zzhdsjc.com 点击:

电力排管是一种为满足变电站电缆进出线通道和架空线入地的要求,并为沿线地块供电配套提供电力通道。电力排管又名电缆管、电力电缆管、水泥电缆管、电力排管、电力电力排管等。电力排管的突出特点是强度高、摩擦阻力小。一般结合道路建设或市政管线建设,同步建设电力排管。

电力排管可以分为三类:A类适用城乡电力电缆建设、交通路桥、工业园区电缆工程地下电力排管。B类适用人行道和绿化带等非机动车道直埋敷设,也适用于有重载车辆通过的机动车道混凝土包封敷设。C类适用高速公路、一、二级公路和重载车辆通过路段的直埋敷设。

中文名 电力排管 外文名 electricity channe 突出特点 强度高、摩擦阻力小 外压荷载 ≥15000N 优    势 采用电扩孔等先进工艺 领    域 能源设施


材料介绍

电力排管的突出特点是强度高、摩擦阻力小,比普通管强度高40%,管体的抗折荷载≥12000N,外压荷载≥15000N,,可用于各种级别的道路敷设使用,内壁与电缆的摩擦阻力小是电力排管的最突出优点,其摩擦系数<0.35,明显低于玻璃钢、PVC等其它类别电缆管。通缆时减少了工井的数量,降低了工程造价、增加了电缆牵引长度。

优势

电力排管消化吸收国内先进水平,采用电扩孔等先进工艺,用高品质的维纶纤维为基础材料,融入植物纤维、高强高摩维尼纶等原料,选高号水泥作为主原料,通过抄取卷制而成的高新增强电力排管。 电力排管的生产过程基本相同,都是通过无上毛布抄取工艺生产,原材料为维纶纤维、高标号水泥及其它高强高弹模纤维,因此强度都很高。电力排管是通过高速抛光机在管子内壁抛出致密光滑面来达到减小摩擦阻力的目的。而电力排管则是在管子内壁涂覆一层石墨乳润滑膜,当电缆穿过时石墨乳润滑膜受力断裂而产生滑移面,这些滑移面改变了管内壁与电缆之间的摩擦方式,从而达到了减少摩擦阻力的目的。

特点编辑

电力排管除具备维纶纤维水泥电缆管的优良性能外还具备以下特点:

一、电力排管载流量高、热阻系数低。

二、电力排管使用时,与电缆间的摩擦系数低,电缆穿过时更方便。

三、电力排管加长了井距,减低了工井数量,降低了工程成本 。

适用范围

电力排管产品适用范围说明 [2]  :

A类适用城乡电力电缆建设、交通路桥、工业园区电缆工程地下电力排管。

B类适用人行道和绿化带等非机动车道直埋敷设,也适用于有重载车辆通过的机动车道混凝土包封敷设。

C类适用高速公路、一、二级公路和重载车辆通过路段的

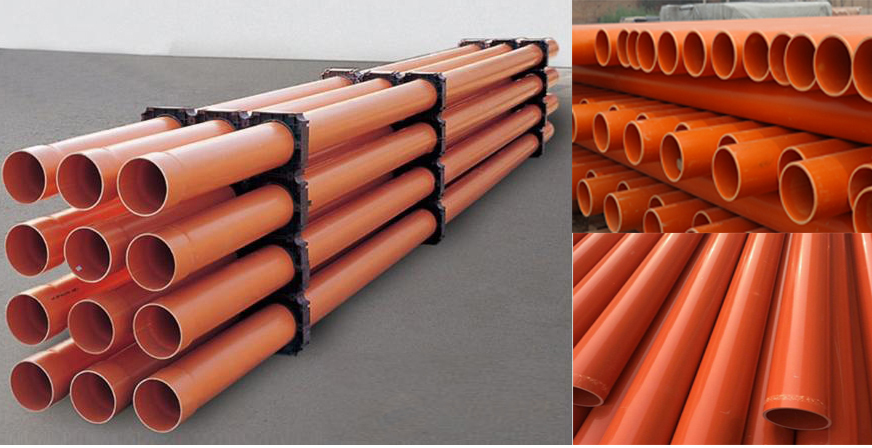

河南电力管

技术标准

1.外观质量:内外表面无伤痕、脱皮、起层、裂纹、粘块。

2.长度:误差范围<10mm。

3.弯曲长度:<5mm。

4.椭圆度:≤2.

5.抗外压载荷:φ>10000N钢筋水泥电缆管>240000N。

6.抗折载荷:φ150及以下>20000N φ150以上>30000N 钢筋水泥电缆管>240000N。

7.炕冲性能:达到IEC614.1:1994规定的最高等级要求。

8.内表面摸擦系数:<0.30。

9.热阻系数:≤1.0m.k/w。

10.管子敷设系数:>0.96。

11.耐热防水性能:可承受500℃以上高温不变形,阻燃,瞬间1000℃不破坏。

12.抗渗性:A类在0.1Mpa下,B类在0.2Mpa水压下持续60S,水压无渗漏。

13.耐腐蚀性:耐酸碱腐蚀,埋入地下,随时间增长,强度有所提高。

14.使用寿命:100年以上无粉化,腐蚀。

15.抗冻性:反复25次交替冻融无起层和龟裂。

规划编辑

主要道路电力排管规划

1.排管敷设方式适用于敷设电缆条数较多,且有机动车等重载的地段。如:市区道路、穿越公路、穿越绿化地带、穿越小型建筑物等。同路径电缆单排管敷设条数一般以8~24条为宜。钢筋混凝土浇制的排管衬管禁止使用石棉管 [3]  ;

2.电缆排管孔径为150、175mm,孔径150mm排管适应电缆外径120mm及以下时使用,孔径175mm排管适应电缆外径145mm及以下时使用。单排管最大孔数排列有2×10孔、3×8孔2种。电缆排管孔位应优先满足220kV电缆线路的需要,同时在排管设计时,应安排通信专用孔。

3.城市地下电缆线路路径应与城市其它地下管线统一规划,变电站出口进出线的通道,应按最终规模一次实施。
